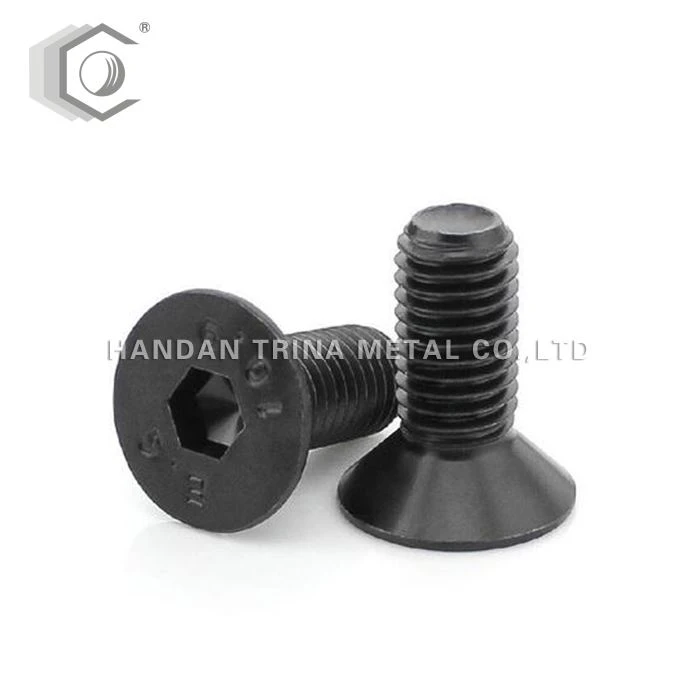

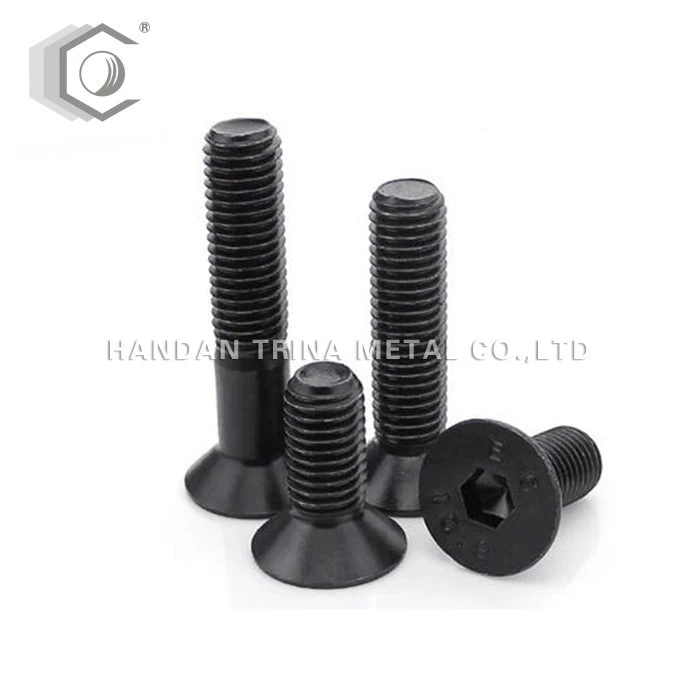

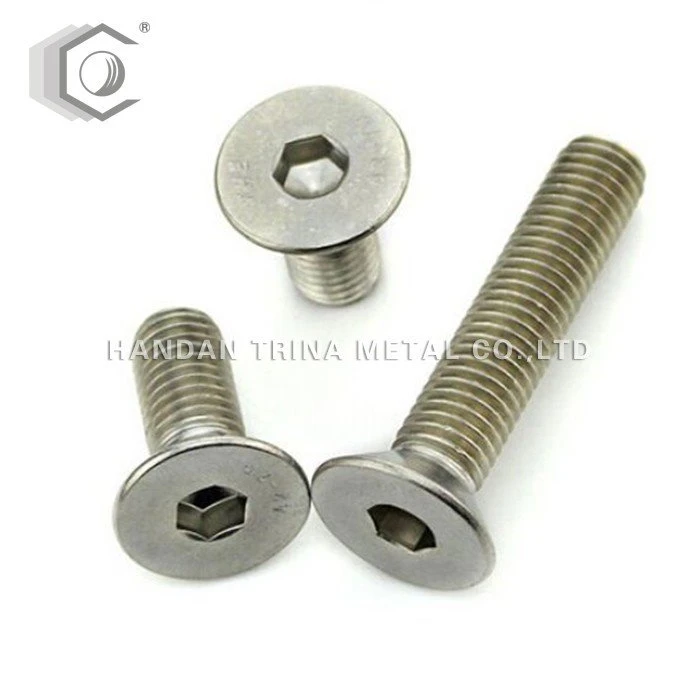

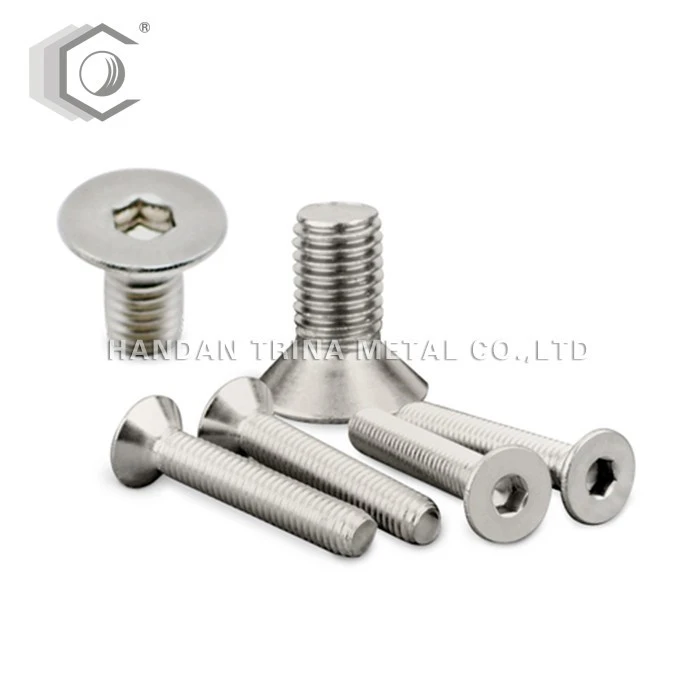

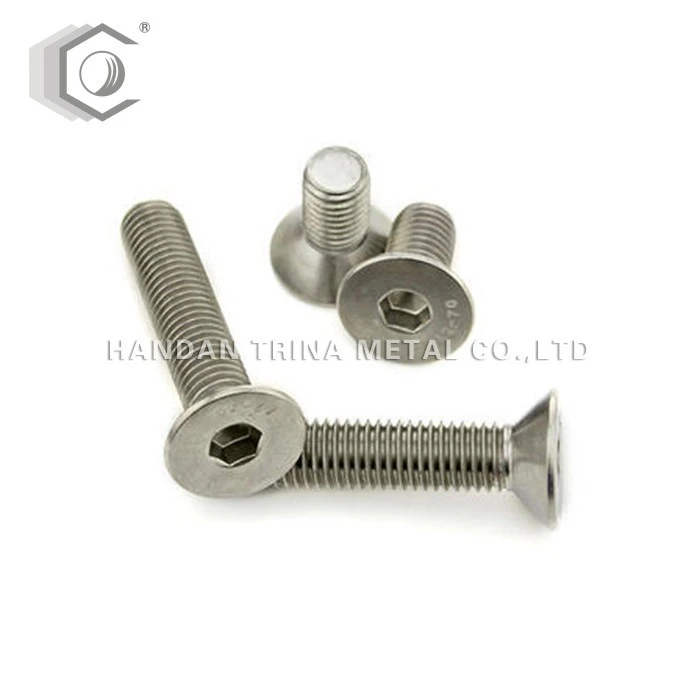

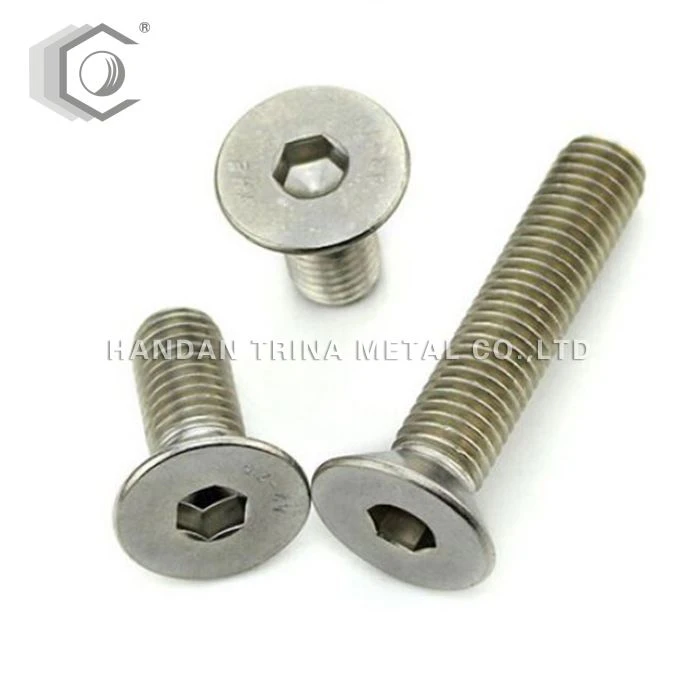

Tugtar scriúnna frithdhúlagráin agus scriúnna meaisín comhréidh ar boltaí uillinne inmheánacha. Is cineál páirteanna tógála iad. Is cón 90 céim é an ceann, atá cosúil le scriú adhmaid coitianta. Tá groove géarú uirlisí ag an gceann, mar shampla cló, cros, heicseagán, quincunx, pentagon, srl.
Méid: M3-M24
Dromchla ： Zp / DUBH
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Éifeacht:
Ar dhromchla an phoill gléasta ar an bpíosa ceangail, déantar soicéad babhta cónúil 90 céim a mheaisíniú, agus tá ceann an scriú meaisín comhréidh sa soicéad cruinn agus é flush le dromchla an phíosa ceangail. Úsáidtear scriúnna meaisín comhréidh i roinnt uaireanta le scriúnna meaisín comhréidh ceann leath bhabhta. Tá scriú den chineál seo níos áille agus úsáidtear é in áiteanna inar féidir leis an dromchla beagán protrusion a cheadú. Tá ról ag scriúnna dhá rud nó níos mó a nascadh agus is riachtanas fíor-riachtanach iad sa saol laethúil nó i ndéantúsaíocht thionsclaíoch.
Treoracha:
Úsáidtear na scriúnna ceann frithchúitimh den chuid is mó tar éis iad a shuiteáil, ní féidir dromchla na gcodanna a ardú, agus tá dhá thiús ag na codanna iata, an tiubh mar a thugtar air, rud a chiallaíonn go bhfuil tiús an chuid iata níos mó ná tiús an ceann an scriú frithchúitimh Tar éis an scriú a theannadh, tá cuid den snáithe scriú fós nach dtéann isteach sa pholl snáithithe. Sa chás seo, is cinnte gur féidir an scriú frithchúitimh a dhéanamh níos doichte. Is gnách go mbíonn cás eile ann, is é sin, go bhfuil tiús na gcodanna iata níos lú ná airde cheann an scriú frithchúitimh, rud atá coitianta i gcodanna miotail leatháin i dtrealamh meicniúil, mar shampla nasc insí an chassis, an doras agus an bosca; leathán miotail an trealaimh Ceangal cumhdaigh agus trealaimh, srl. Mar gheall ar thiús beag na coda, is poll cónúil é an scriú trí pholl den chuid leatháin mhiotail iata. Sa chás seo, nuair a dhéantar an scriú frithchúitimh a theannadh, ní dromchla cónúil é an ceann scriú chun an chuid miotail leatháin a chomhbhrú, Ach brúitear bun an chinn scriú agus barr an phoill shnáithe. Cé go mbraitheann an scriú go bhfuil an scriú níos doichte, tá an chuid leatháin miotail greamaithe in áit a bheith brúite. Sa chás seo, cé go mbraitheann an scriú go bhfuil an scriú níos doichte, an leathán miotail Go deimhin ní dhéantar an píosa óir a theannadh. Is cás an-choitianta é seo.
